集團公司參加晉中市第二屆工業企業“五小”競賽成果獲獎項目展示
2015-10-28
1211
簡易織網機（一等獎）
創新集體：倡源煤業公司機修隊
成果發明人：宋海生
創新亮點：簡易織網機是利用機械裝置來實現菱形鐵絲的編織和穿絲成網的設備，主要由以下部分組成：驅動裝置（電機、皮帶輪、三角帶、離合器）、織網機構（繞絲板、成型套）、冷卻潤滑系統，由三相電泵和連接管路組成。
設計思路：仿制三輪車離合器工作的原理來控制繞絲板的轉動與停止。繞絲板旋轉將鐵絲拉入成型套，成型的鐵絲沿著繞絲板旋轉吐出自動穿入鐵絲網中，這樣就實現了機械編網和穿絲，再經過人工剪絲和輸網后就完成了一個循環，重復這樣的循環過程就編制成了鐵絲網。
創新效果：每小時織網12平方米。該機生產效率高，簡單易操作，生產過程中由離合器控制來實現定位切絲，生產的產品規格范圍廣。
井下水倉淤泥清理脫水篩（二等獎）
創新集體：城峰煤業公司機運一隊
發明人：趙新忠
制作人：樊 文 郭永貴
設計思路：井下水倉淤泥清挖工作耗工費時，且淤泥在運輸過程中易拋灑，會造成一定的環境污染。因此，發明人考慮利用膠管將壓風管內高壓氣體引入水倉淤泥層內，將淤泥激起，用泥漿泵將渾濁的淤泥水抽入脫水篩，經脫水處理后，清水流入水倉，顆粒狀淤泥經振動排入煤箱內。
創新亮點：此設備使用材料基本為廢舊材料，成本較低；體積小、結構簡單、安裝拆卸及運輸方便；淤泥脫水效果較強，每班可處理淤泥8煤箱左右；能耗較低，能耗為每小時7千瓦。
創新效果：本套設備材料消耗約4671元，設備消耗約13500元，制作成本約700元，總計消耗約18871元；現在每班僅2人作業，原先需要4人；不受時間限制，無需抽盡水倉內污水，隨時可以進行作業；脫水后的淤泥為固體顆粒狀，在運輸過程中，不會造成工業衛生環境污染。
手動薄板折彎?rùn)C(jī)（二等獎）
成果創新集體：義棠煤業公司機修隊
成果發明人：李曉峰
創新亮點： 折彎?rùn)C(jī)是一種能夠?qū)Ρ“暹M(jìn)行折彎的機器，其結構主要包括支架、工作臺、夾緊板和手動折彎把手，工作臺置于支架上，工作臺由底座和壓板構成，利用手動折彎把手對薄板進行不同角度的折彎，其折彎范圍為3毫米以下的薄板。
設計思路：由于外購井下壓風自救裝置箱成本高，該裝置完全可以自己加工制作。但折彎是個問題，主創人通過實踐創新，根據液壓原理和實際操作經驗，設計制作該裝置。
創新效果：操作簡單，減輕了人工勞動強度，提高了工作效率；折彎達到標準要求，保證了壓風自救裝置箱的統一標準；滿足了井下生產需要，該裝置由購買變?yōu)樽孕屑庸ぶ谱鳎艽蟪潭裙?jié)約了外購成本費用。
可伸縮性皮帶架（三等獎）
創新集體：城峰煤業公司機電隊
發明人：馮衛國
制作人：李學民 羅元龍
設計思路：由于公司 650皮帶架已淘汰，設備閑置，而800皮帶架用量大，購置費用高，發明人根據實踐結合工作經驗，設計了可伸縮性皮帶架。
創新亮點：可伸縮性皮帶架利用淘汰的650皮帶架，通過調節利用到800皮帶機上使用。把650H型皮帶架一分為二，用直徑25mm、長度300mm的鋼管插在中間，在架腿上打眼用螺絲定位，可隨意調節其高度。
創新效果：購買800皮帶架需要150元，而改造一個H型架只需10元錢，每臺可節約140元，2015年9月至今，已改造215個，共計節約3萬元。
錨索纏繞器（三等獎）
創新集體：義棠煤業公司機修隊
發明人：張宏生
設計思路：5米以上的錨索拉運時，最少需要3、4輛煤箱。尤其在特殊巷道，只允許1、2輛煤箱運輸，不方便拉運。
創新亮點：投入只需要1輛煤箱就可以滿足運輸；所纏繞的錨索圈加煤箱高度不足1.7米。
創新效果：隨著井下采煤運輸戰線逐漸拉長，安全運輸物料尤為重要，使用本裝置，不僅消除錨索串飛傷人的隱患，還方便了特殊地段的錨索運輸。
單體液壓支柱撐缸器（三等獎）
創新集體：倡源煤業公司機修隊
發明人：宋海生
設計思路：利用直徑100mm、長200mm的廢舊活柱作為原料，第一步加工出撐缸器圓柱主體部分，第二步制作出與圓柱體吻合的扇形鍵和內部頂桿。將手動油泵的高壓油注入撐缸器圓柱體內部，高壓油推動頂桿將扇形鍵頂起，扇形鍵將缸筒內起包部分頂起使缸筒復原。
創新亮點：修復單體液壓支柱缸筒上變形不嚴重的凹坑，減少單體液壓支柱的報廢率，提高廢舊缸筒回收利用率。
創新效果：經過撐缸復原后的單體液壓支柱和新支柱一樣使用，不會影響柱子的密封性能。
電纜掛鉤簡易彎鉤工具（三等獎）
創新集體：倡源煤業公司機修隊
發明人：宋海生
設計思路：將3-5mm厚的廢舊邊角料裁剪成長250mm、寬20mm的鐵條插入工具槽中，利用一對滾壓輪，將鐵條的一端壓成半圓狀。
創新亮點：可以快速將3-5mm厚的鐵條一次性彎成電纜掛鉤，比純手工制作能夠提高5倍以上的工作效率，省時省力。將廢舊的邊角料加工制作成電纜掛鉤，節約材料使用資金?！ ?/span>
創新效果：利用彎鉤工具制作的電纜鉤不但成型一致，而且極大地提高了電纜掛鉤的制作效率。

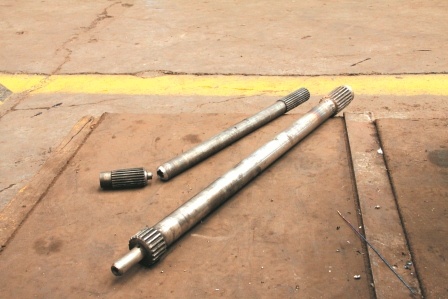

修復采煤機扭矩軸（三等獎）
創新集體：倡源煤業公司機修隊
發明人：宋海生
設計思路：斷裂處斷面經車床車平后，重新打中心孔，中心孔內鑲?cè)攵ㄎ讳N(xiāo)，保證斷裂軸對接時能夠同心，軸斷面邊緣開60度坡口后對焊。
創新亮點：通過對接采煤機扭矩軸，節約材料使用資金?！ ?/span>
創新效果：焊接后的軸和原來的軸一樣使用，效果良好。
